Capítulo 15: Software de Análisis en Tiempo Real (Open Sound Meter)
Open Sound Meter (OSM) es una herramienta gratuita y de código abierto para realizar mediciones acústicas en tiempo real. En el contexto del diseño de arreglos de altavoces, permite pasar de la intuición a la verificación: observar espectro, magnitud, fase, coherencia, niveles y comportamiento temporal del sistema.
Este capítulo funciona como puente entre la teoría de medición del capítulo anterior y la práctica de clase. El objetivo no es memorizar cada botón de la interfaz, sino entender qué información entrega OSM y cómo usarla para tomar decisiones de ajuste.
15.1 ¿Qué es Open Sound Meter?
Open Sound Meter es un software de análisis diseñado para:
- Medir en tiempo real el espectro de frecuencias.
- Analizar niveles de presión sonora y niveles eléctricos.
- Comparar señales mediante función de transferencia.
- Visualizar magnitud, fase, impulso, coherencia y otros gráficos útiles para ajuste de sistemas.
- Documentar mediciones durante montaje, calibración y verificación.
En un flujo profesional, OSM puede cumplir una función similar a herramientas comerciales como Smaart: mostrar objetivamente cómo responde un sistema en un espacio específico.
El software está disponible en opensoundmeter.com. Instálalo antes de la práctica y verifica que tu sistema operativo permita acceso a la interfaz de audio y al micrófono.
15.2 Material necesario para la práctica
Para una medición básica necesitas:
- Computadora personal con Open Sound Meter instalado.
- Interfaz de audio con al menos dos entradas y dos salidas.
- Micrófono de medición, idealmente calibrado.
- Cable para referencia o loopback.
- Sistema de altavoces o monitor de prueba.
- Generador de ruido rosa desde OSM o desde una fuente externa.
Si no cuentas con micrófono de medición, puedes explorar la interfaz y practicar lectura básica con un micrófono disponible, entendiendo que los resultados no serán una medición calibrada.

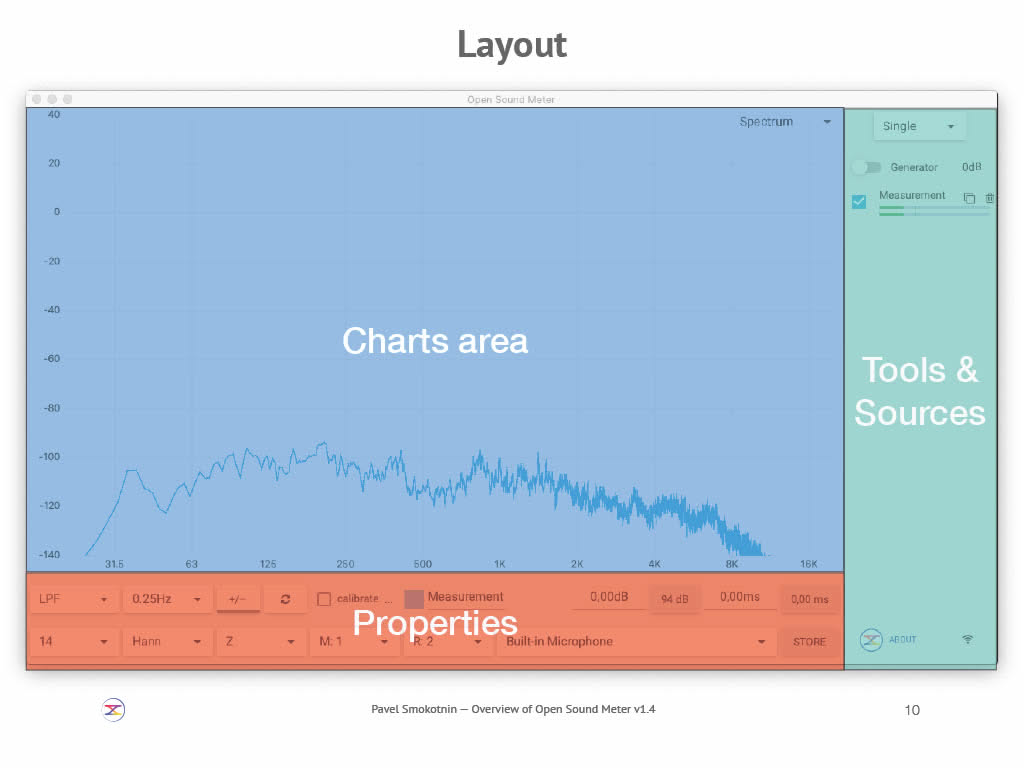

15.3 Interfaz general
La interfaz de OSM se organiza alrededor de gráficos, fuentes de señal, generadores y canales de medición. La lógica principal es simple: se define una señal de referencia, se captura una señal medida y se comparan ambas.

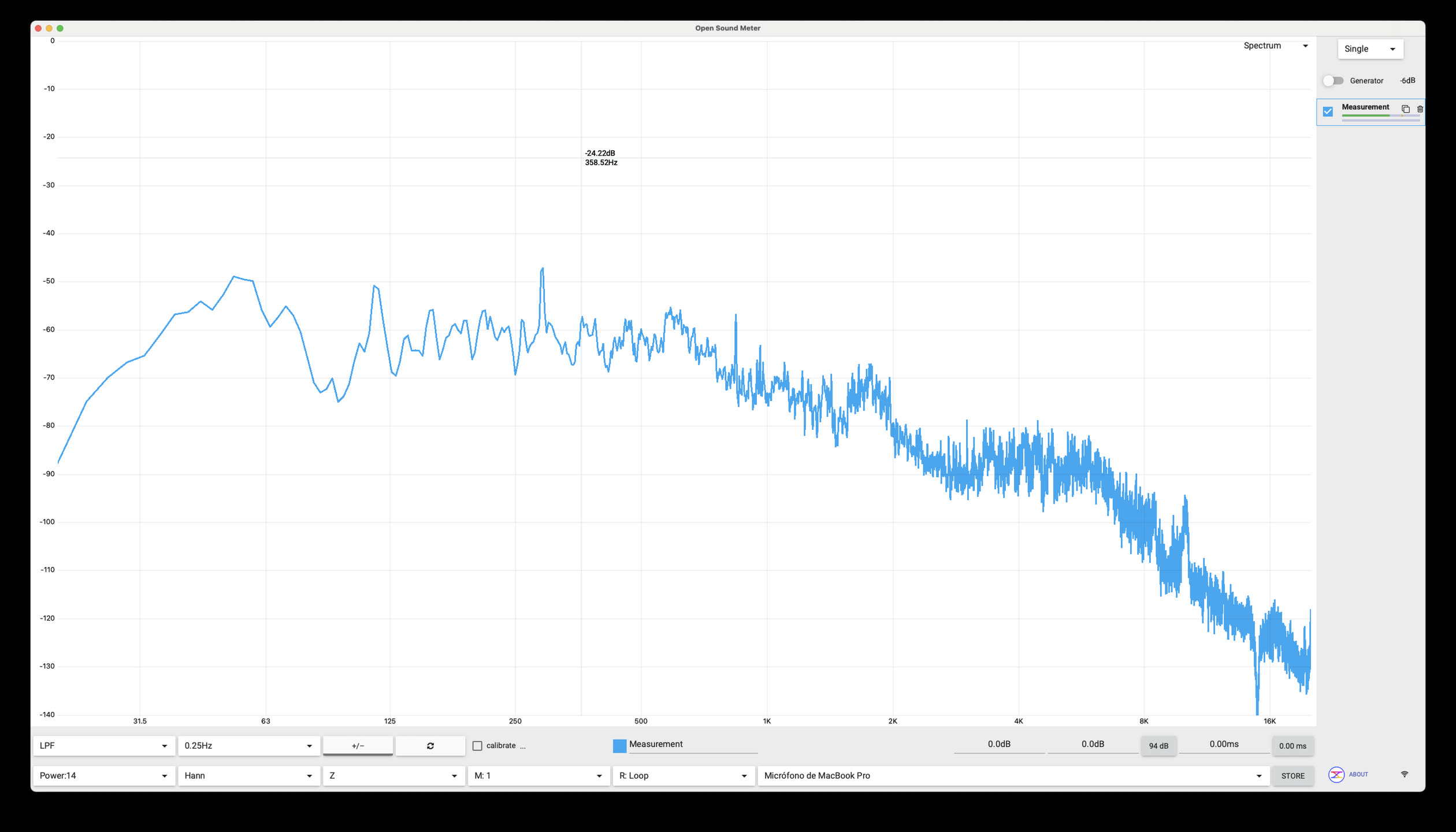

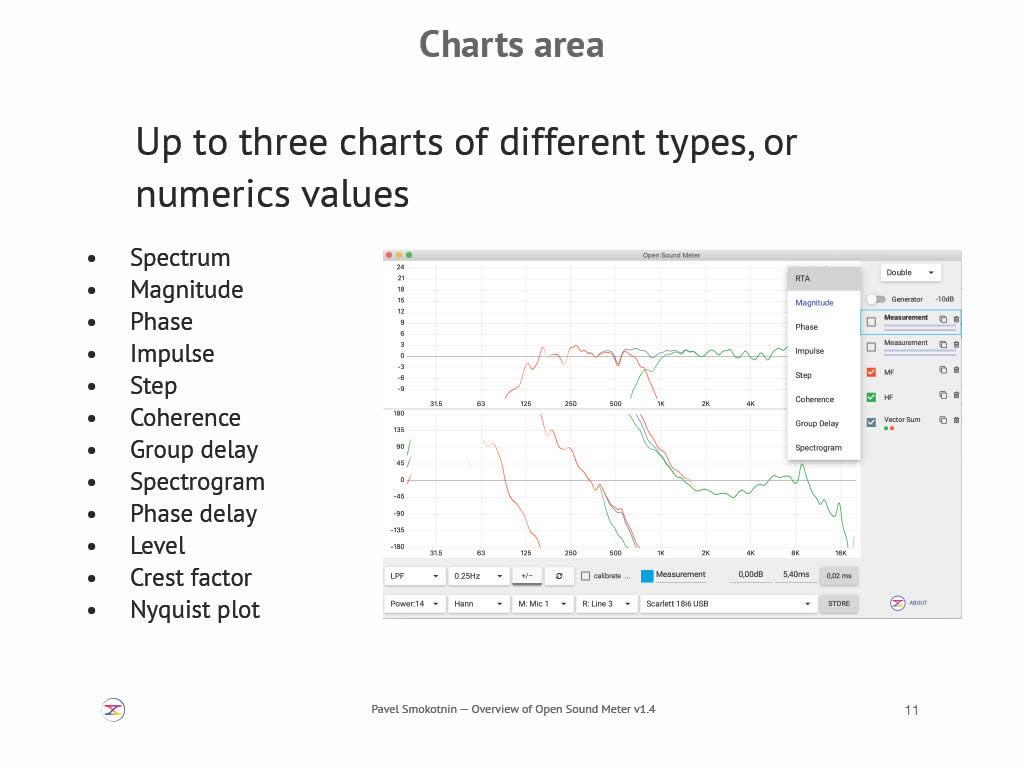

15.4 Tipos de gráficos
OSM permite mostrar distintos gráficos según lo que necesites observar. Los más importantes para ajuste de sistemas son magnitud, fase, coherencia e impulso.
| Gráfico | Qué muestra | Uso principal |
|---|---|---|
| Spectrum | Distribución de energía por frecuencia | Ver contenido espectral de una señal |
| Magnitude | Nivel relativo por frecuencia | Ecualización y balance tonal |
| Phase | Desfase relativo por frecuencia | Alineación temporal y suma entre fuentes |
| Impulse | Llegada temporal de la señal | Búsqueda de delay y reflexiones |
| Step | Respuesta a una señal escalón | Lectura transitoria del sistema |
| Coherence | Fiabilidad de la medición | Decidir qué datos se pueden confiar |
| Group delay | Retardo por frecuencia | Detectar problemas temporales |
| Spectrogram | Evolución espectral en el tiempo | Observar cambios dinámicos |
| Phase delay | Retardo de fase por frecuencia | Analizar alineación temporal |
| Level | Nivel de señal o SPL | Control de ganancia y seguridad |
| Crest factor | Relación pico/RMS | Evaluar dinámica e impulsividad |
| Nyquist plot | Respuesta compleja del sistema | Análisis avanzado de estabilidad |
Para ajuste de sistemas de refuerzo sonoro, empieza por dominar cuatro vistas: Magnitude, Phase, Coherence e Impulse. Las demás gráficas amplían el análisis, pero esas cuatro sostienen la mayor parte del trabajo práctico.
15.5 Número de gráficos a mostrar
OSM permite decidir cuántos gráficos estarán visibles en pantalla. Esta elección afecta directamente la lectura durante una práctica: demasiada información puede distraer; muy poca puede ocultar relaciones importantes.
Una configuración inicial útil puede ser:
- Magnitude arriba.
- Phase al centro.
- Coherence abajo.
Cuando se trabaja en delay finder o identificación de reflexiones, puede añadirse Impulse.

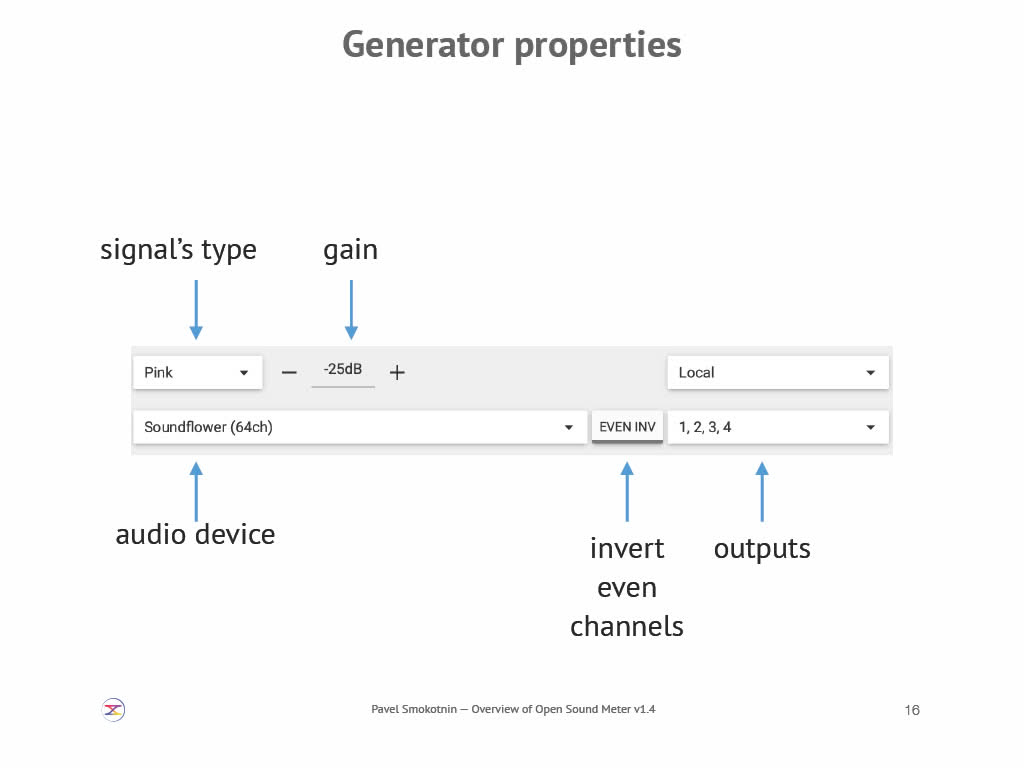

15.6 Salida del generador
El generador interno permite enviar señales de prueba, como ruido rosa o señales sinusoidales, hacia una salida específica de la interfaz.
Haz clic en la etiqueta de la salida para abrir sus propiedades. Desde ahí puedes revisar qué canal físico recibe la señal de prueba y ajustar el nivel de salida.
Antes de activar ruido rosa, baja el nivel de salida. Sube progresivamente hasta superar el ruido de fondo sin exponer al sistema, al público ni a la clase a niveles innecesarios.
15.7 Procesamiento y visibilidad de mediciones
Cada medición puede mostrarse, ocultarse, clonarse o eliminarse. El color de la casilla representa el color de la serie en el gráfico.
Estos controles son útiles para comparar:
- Sistema principal solo.
- Subgraves solos.
- Sistema completo.
- Mediciones antes y después de aplicar delay o ecualización.

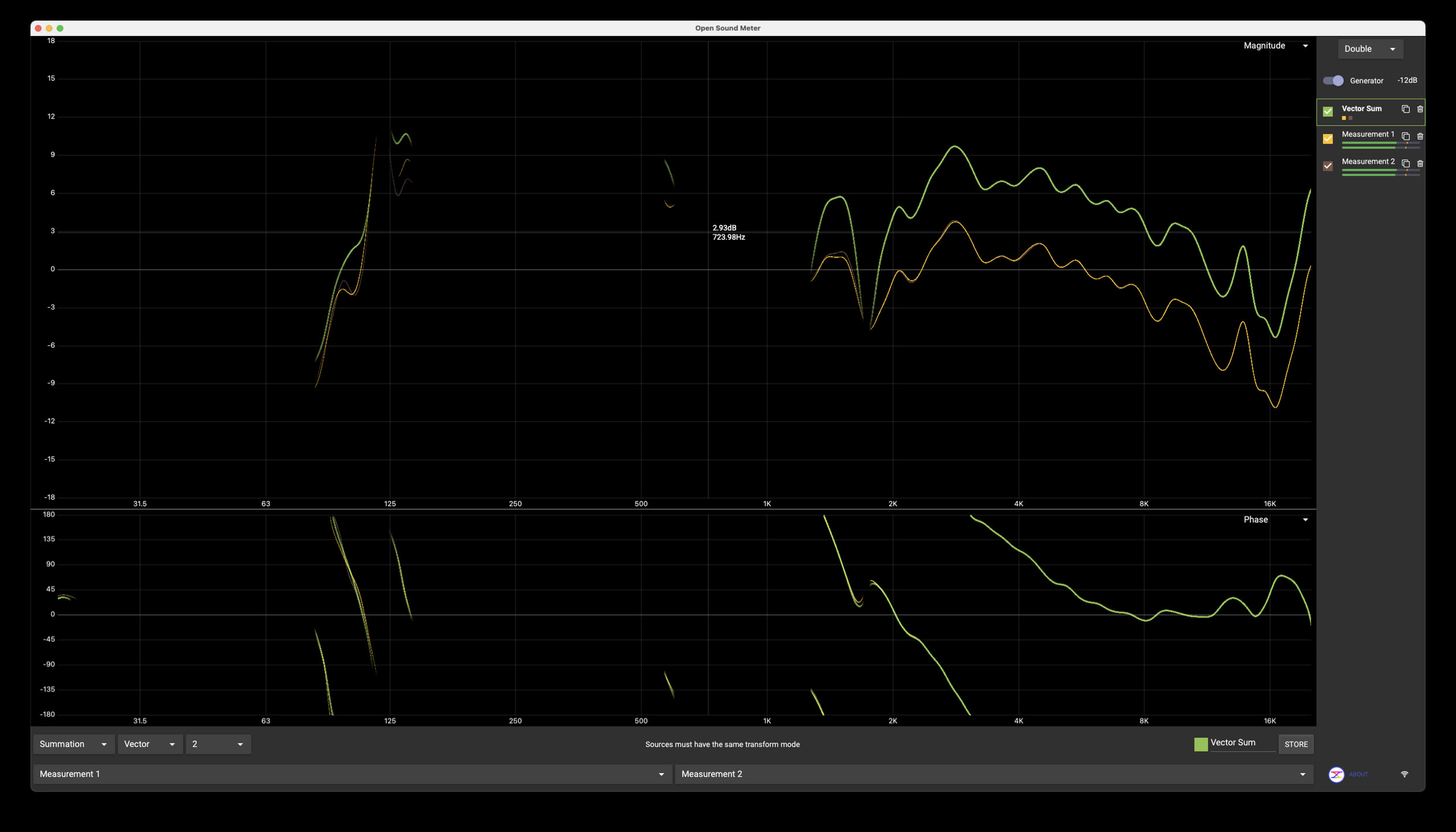

15.8 Fuente seleccionada y orden visual
La fuente seleccionada aparece con una línea más gruesa y se muestra por encima de los otros gráficos.
El orden visual de las curvas corresponde al orden de las fuentes. Esto ayuda a organizar comparaciones cuando se trabaja con varias capturas.
15.9 Lectura de la coherencia
La coherencia indica qué tan confiable es la relación entre la señal de referencia y la señal medida. Una coherencia alta significa que el micrófono está capturando principalmente el sistema que queremos medir. Una coherencia baja puede indicar ruido ambiente, reflexiones fuertes, mala relación señal/ruido o una referencia incorrecta.
Como regla práctica:
- Coherencia cercana a 1: dato confiable.
- Coherencia media: leer con cautela.
- Coherencia baja: no tomar decisiones de EQ o delay basadas en esa zona.
15.10 Práctica guiada
- Instala Open Sound Meter.
- Configura la interfaz de audio.
- Asigna una salida para el generador.
- Conecta el micrófono de medición a una entrada.
- Crea una medición con Magnitude, Phase y Coherence visibles.
- Activa ruido rosa a bajo nivel.
- Usa Delay Finder para compensar el tiempo de llegada.
- Captura una medición del sistema principal.
- Si hay subgraves, mide sub solo y compáralo con el sistema principal.
15.11 Material complementario
Cierre
Open Sound Meter permite observar con claridad lo que el oído por sí solo no puede aislar: diferencias de tiempo, fase, coherencia y respuesta en frecuencia. La meta de la medición no es reemplazar la escucha, sino darle contexto técnico para que las decisiones de ajuste sean verificables.
